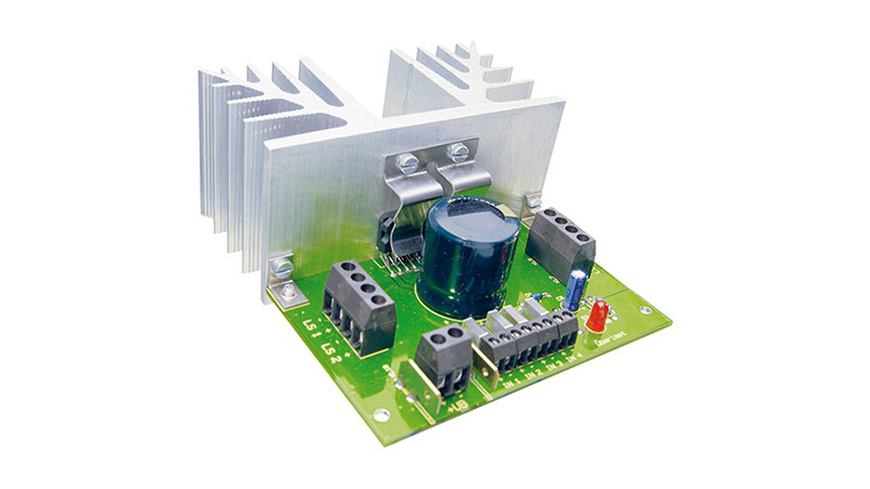

ELV Bausatz Verstärker V 40, 4×40 Watt, ohne Kühlkörper

34,95

Artikelnummer: 24997773717 Kategorie:

Beschreibung

Ein kleiner NF-Verstärker wird nicht nur immer wieder benötigt, er ist auch nach wie vor eines der beliebtesten Selbstbau-Objekte. Dank moderner IC-Technik ist dies, wie bei diesem 4-Kanal-Verstärker, mit sehr wenig Schaltungs-Aufwand möglich, Der Vierfach-Verstärker-Schaltkreis TDA 8571J ist ein kompaktes Leistungsverstärker-IC, das an 2 Ω Last bis zu 4 x 40 W (20 W Sinus nach DIN) bei einer Versorgungsspannung von 12 bis 15 VDC abgibt. Die äußerst kompakte Bauweise des Verstärkers resultiert vor allem daraus, dass keine der sonst üblichen Auskoppel-Elkos erforderlich sind. Das Verstärker-IC enthält interne Schutzschaltungen gegen Überlastung, Kurzschluss am Ausgang oder thermische Überlastung. Spricht eine dieser Schutzschaltungen an (und schaltet damit das IC ab), wird dies durch eine Diagnose-LED angezeigt. Diese leuchtet auch, wenn die Endstufe übersteuert wird (Clipping-Indikator).
