ELV Starter Set Bausatz LoRaWAN® Abstandsüberwachung

45,85

Artikelnummer: 36110103026 Kategorie:

Beschreibung

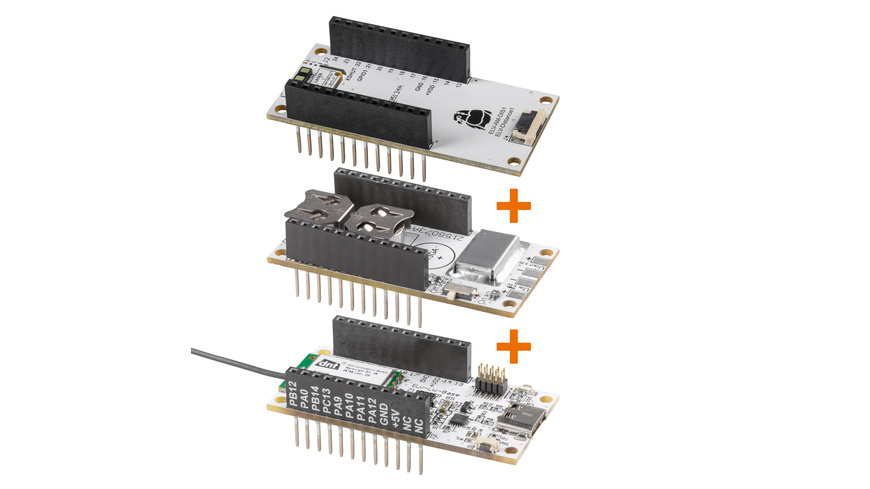

Das Starter Set LoRaWAN® Abstandsüberwachung besteht aus dem Funk Basismodul ELV-LW-Base, dem Powermodul Buttoncell und dem Applikationsmodul für Abstandsüberwachung ELV-AM-DIS1.   Die möglichen Anwendungen mit LoRaWAN® sind beeindruckend vielfältig: vom Temperatursensor auf dem freien Feld über den Tracker, der jede Art von Gegenstand per angeschlossenem GPS verfolgbar macht, bis zum Parkplatzsensor, der zukünftig ein intelligentes Parkraum-Management in Städten ermöglicht. Die übermittelten Daten sind dabei Ende-zu-Ende verschlüsselt. Das Modul ELV-LW-Base stellt mit dem im Funkmodul enthaltenen System-on-Chip (SoC) von STMicroelectronics die Basis-Funktionalität zur Verfügung – die Funk-Anbindung an LoRaWAN®. Das SoC beherbergt aber auch die Anwendung, die bei unserem Modul ELV-LW-Base bereits eine Firmware enthält, die den Anschluss von zwei Tastern und einem Output ermöglicht, später aber an andere Anwendungen und weitere aufsteckbare Module angepasst werden kann. Das Modul ELV-LW-Base stellt die Basis-Funktionalität in dem System für Experimente mit LoRaWAN® zur Verfügung. Ähnlich wie bei einem Arduino oder ESP8266/32 ist das Basimodul ELV-LW-Base die Plattform, an die zusätzliche Peripherie angeschlossen werden kann, um entsprechende Funktionen, Schaltungen und Experimente zu ermöglichen. Der Abstandswert wird von dem mit diesem Modul kombinierbaren Basismodul ELV-LW-Base über ein in Reichweite befindliches LoRaWAN®-Gateway ins LoRaWAN® versendet. Das Abstandsmodul kann aber auch als Stand-alone-Gerät eingesetzt und an einem auswertenden Mikrocontroller wie einen Arduino, ESP oder an einen Single-Board-Computer wie den Raspberry Pi angeschlossen werden. Auf diese Weise kann man sowohl Abstandswerte lokal auswerten, z. B. als Einfahrtüberwachung in eine Garage oder einen Carport, oder um einen weiter entfernten Parkplatz o. Ä. zu überwachen. Hier registriert der Sensor dessen Belegung. Das im bekannten Modul-Formfaktor ausgeführte Modul wird fertig aufgebaut geliefert und kann sofort mit dem Basismodul ELV-LW-Base zusammengesteckt werden. Durch die im Lieferumfang enthaltene 100-mm-Flachbandleitung ist eine flexible Absetzung des Sensors möglich. Aufgrund des extrem geringen Stromverbrauchs von durchschnittlich 20 µA ist das Modul auch für Batterie- oder Solarbetrieb geeignet Das ELV-Buttoncell-Modul ist auch als Breadboard-kompatible mobile Spannungsquelle für Experimentieraufbauten geeignet. Das Modul basiert auf einem hocheffizienten und extrem stromsparenden Buck-Boost-Converter, der einen Stand-By-Stromverbrauch von weniger als 1 µA hat. Als Spannungsquelle kommen entweder zwei LR44-Knopfzellen für sehr stromsparende Anwendugnen oder zwei bis drei extern anschließbare 1,5-V-Batterien zum Einsatz. Auch die Versorgung über ein Solarsystem mit einem angeschlossenen Energiespeicher ist so denkbar. Damit ist ein extrem langlebiger, autarker Betrieb eines LoRaWAN®-Sensors möglich. Über das Basismodul ELV-LW-Base kann periodisch der Spannungsstatus des Energiespeichers abgefragt werden, die Information wird – in die Nutzdaten (Payload) integriert – übermittelt. So erhält man eine Statusmeldung über den Zustand der Stromversorgung eines Sensors. Da das ELV-Buttoncell Modul bis zu 150 mA (3,3 V) liefern kann, ist es auch als mobile Stromversorgung für Breadboard-Aufbauten geeignet. ELV-BM-TRX1: Basismodul im ELV-Modulsystem für Experimente mit Ultra Low Power und Long Range Sensoren für LoRaWAN® Verwendung in einem lizenzfreien Frequenzband (863 – 870 MHz) Sehr stromsparend, große Funkreichweite Stand-alone einsetzbar, Breadboard-kompatibel Plug & Play-Funktionalität, Experimente einfach möglich Fertig aufgebaut – kein Löten erforderlich Experimentierbeispiel bereits aufgespielt – kann sofort als Experimentierplattform mit Firmware-Beispiel genutzt werden Per USB und ELV-LW Flasher-Tool Änderung der Firmware (Hex-Files) möglich Mit eigenem Code programmierbar über bspw. STM32CubeIDE und Programmier-Adapter ST-LINK/V2 ELV-AM-DIS1: Abstandsüberwachungs-Modul, kompatibel zum ELV- Modulsystem für LoRaWAN® Basiert auf ToF-Sensor mit Abstandserfassung von 4 bis 360 cm Verbauter Abstandssensor: VL53L1X Einbindung in das ELV-Modulsystem für LoRaWAN® via ELV-LW-Base/LoRaWAN-Gateway oder Stand-alone-Anbindung an Mikrocontroller/SBC Extrem geringer Stromverbrauch (ø 20 µA), so ist ein Batterie- oder Solarbetrieb möglich ELV-PM-BC: Fertig bestücktes Aufsteckmodul für das Basismodul ELV-LW-Base des ELV-Modulsystems für LoRaWAN® – nur wenige Lötarbeiten notwendig Hocheffizienter Buck-Boost-Converter für eine stabile Spannungserzeugung (3,3 V/150 mA) aus zwei LR44-Knopfzellen oder externen Spannungsquellen (5,5 V max.) Extrem geringer Stand-By-Stromverbrauch – nur 1 µA ohne Last Kurzschlussfester Ausgang Abfrage des Batteriestatus über das Modul ELV-LW-Base möglich Breadboard-kompatible Ausführung, somit auch als mobile Spannungsquelle für Experimentieraufbauten einsetzbar Anwendungsbeispiele – ELV-PM-BC:: Spannungsversorgung für das Basismodul ELV-LW-Base Durch die Kompatibilität mit Breadboards auch in anderen experimentellen Aufbauten ohne ELV-LW-Base nutzbar Was bedeutet ARR-Bausatz? ARR heißt “almost ready to run”, übertragen “Fast-fertig-Bausatz”. Hier sind nur noch wenige bis keine elektronischen Bauteile zu bestücken, meist handelt es sich dabei nur noch um Anschluss- oder Bedienelemente. Die Hauptarbeit liegt hier bei der Montage und Inbetriebnahme des Geräts. Die Platinen sind maschinell bestückt und geprüft. Deshalb sind hier auch keine speziellen Elektronikkenntnisse erforderlich, die Aufbauzeit ist sehr kurz. Trotz des hohen Vorfertigungsgrads ist der Bausatz dennoch günstiger als ein Fertiggerät. Hinweis: Aufgrund des großen Funktionsumfangs und der Komplexität kann ELV zu diesem Produkt im Hinblick auf die Software-Einbindung/Netzwerk-Infrastruktur (bspw. The Things Network) leider keinerlei Support übernehmen. Für alle Fragen zum ELV-Modulsystem für LoRaWAN® steht Ihnen das ELVforum (Kategorie: ELV-Modulsystem) zur Verfügung.
